Modelo: FDP1013-K

Embalaje y entrega

Descargar

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Descripción del Producto:

La fuente de frecuencia programable es una fuente de frecuencia programable de alto rendimiento diseñada para ofrecer una generación de señal de RF precisa y flexible en todo el rango de frecuencia de 1006,144 MHz a 1298,119 MHz. Para adaptarse a varios protocolos de comunicación y requisitos de espaciado de canales, el dispositivo presenta una arquitectura escalonada de doble resolución. Funciona con un paso base estándar de 25 kHz, al tiempo que ofrece un paso más fino de 25/3 kHz específicamente dentro de la subbanda de 1016,119 MHz a 1035,144 MHz. Para lograr una interpolación de frecuencia perfecta y un ajuste preciso, la fuente incorpora cuatro modos distintos de compensación de frecuencia programables (+13 kHz, -13 kHz, +12 kHz y -12 kHz).

Características:

Amplio rango de frecuencia de funcionamiento
Paso a paso programable de doble resolución
Capacidad de compensación de frecuencia multimodo
Ajuste preciso
Controles flexibles

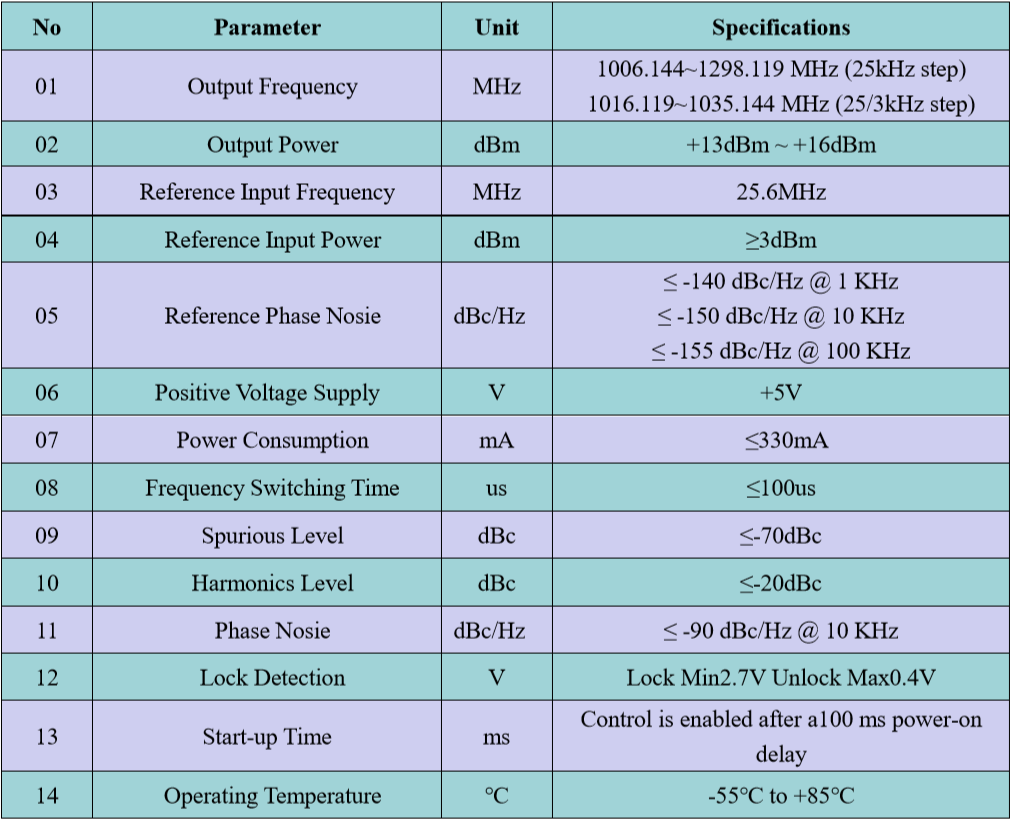

1 、 Especificaciones eléctricas

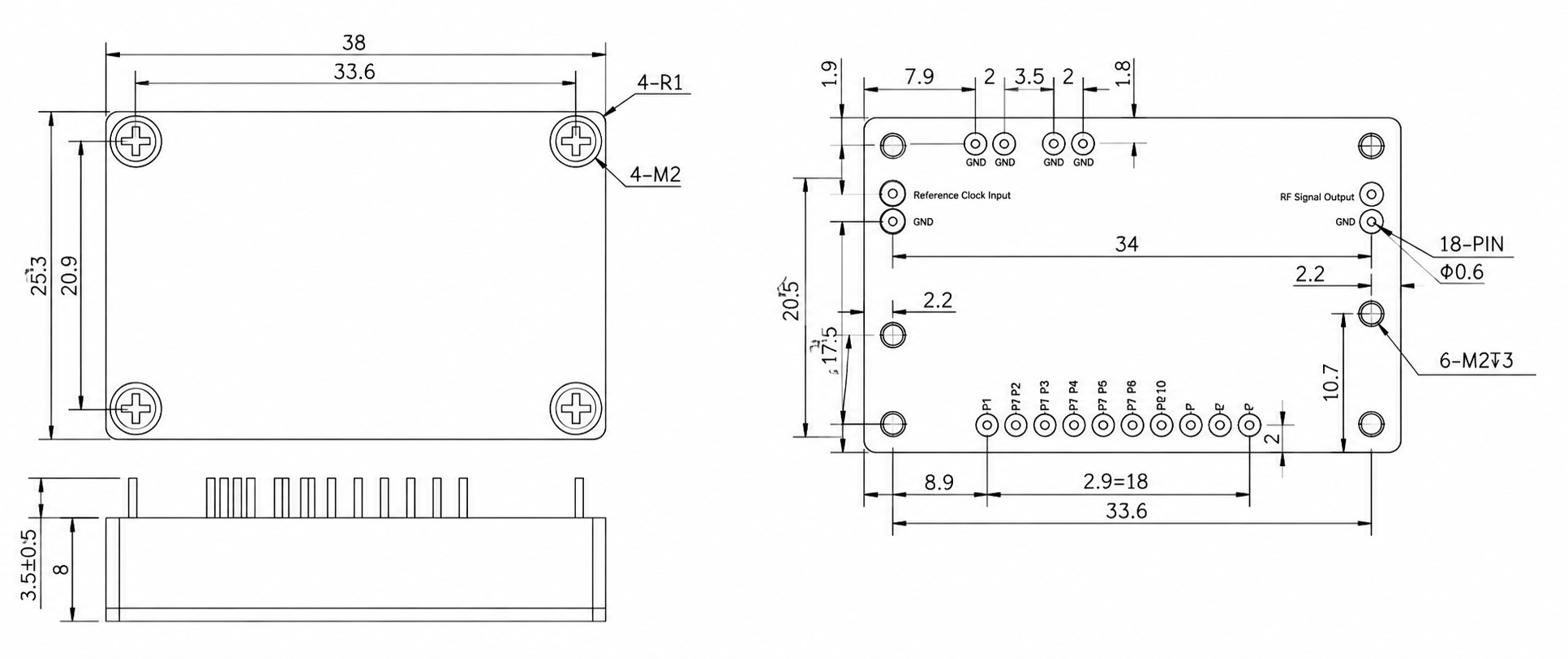

2、Dimensión (mm)

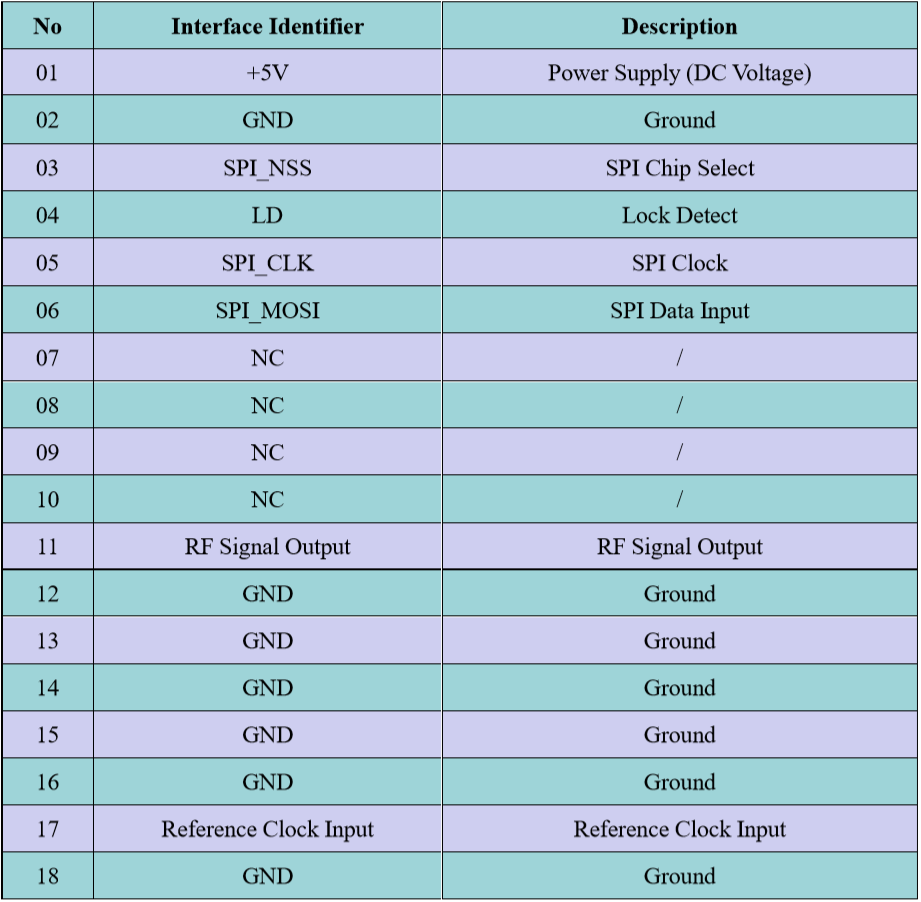

3 、 Funciones de pines

4 Especificaciones de la interfaz de comunicación

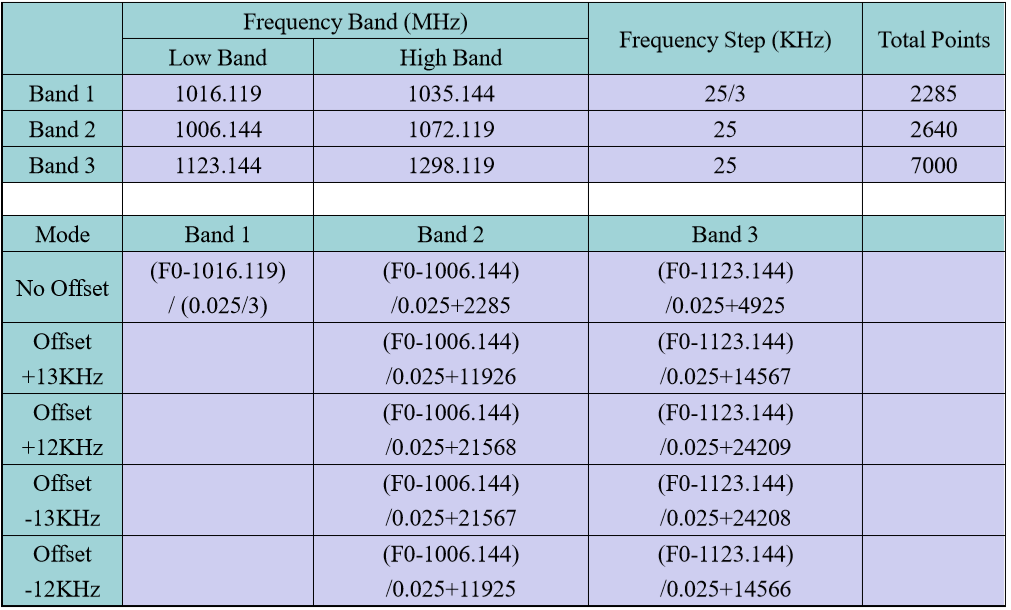

Protocolo de comunicación:

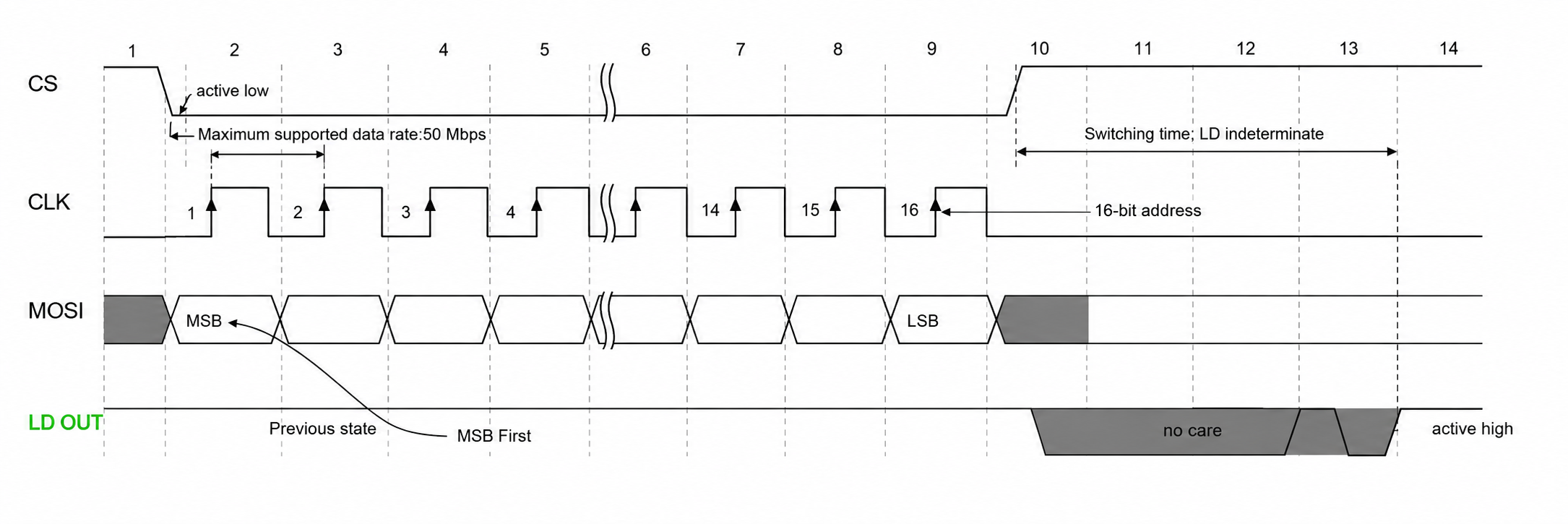

Diagrama de tiempo:

Interfaz de comunicación:

a. El tiempo de comunicación del producto sigue el protocolo SPI estándar.

b. Chip Select (CS) está activo-bajo, la conmutación de frecuencia se inicia en el flanco ascendente.

do. La velocidad de transmisión máxima admitida es de 50 Mbps.

d. El tamaño del marco es de 16 bits.

mi. Los datos se transmiten primero por MSB.

F. La polaridad del reloj es baja.

gramo. Los datos se transmiten en el flanco ascendente.

h. El pin de detección de bloqueo (LD) de PLL puede alternar indeterminadamente durante el cambio de frecuencia; sube una vez bloqueado.

Nota: El pin 9 es el pin de estado del chip, que debe dejarse flotante (NC). Proporciona una salida UART en serie (velocidad de baudios: 256000 bps, 8 bits de datos, 1 bit de parada, sin paridad, salida de código ASCII).
